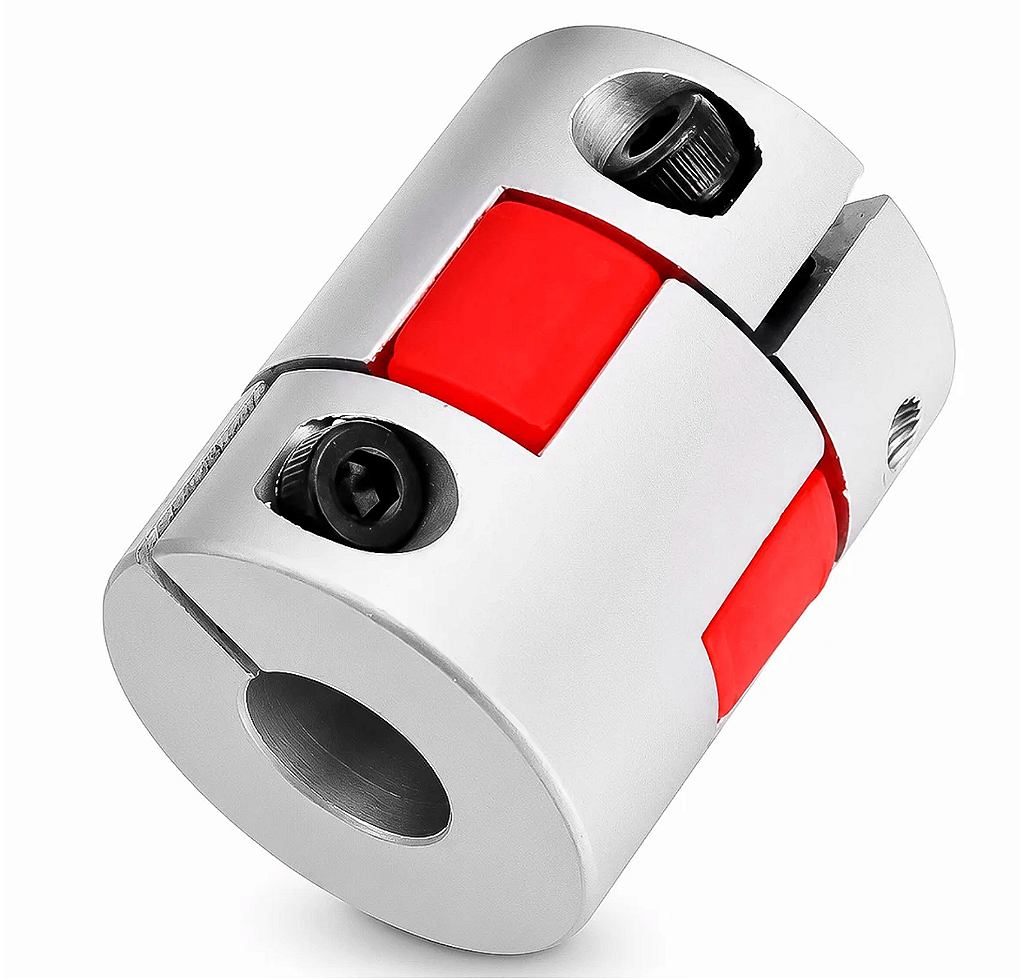

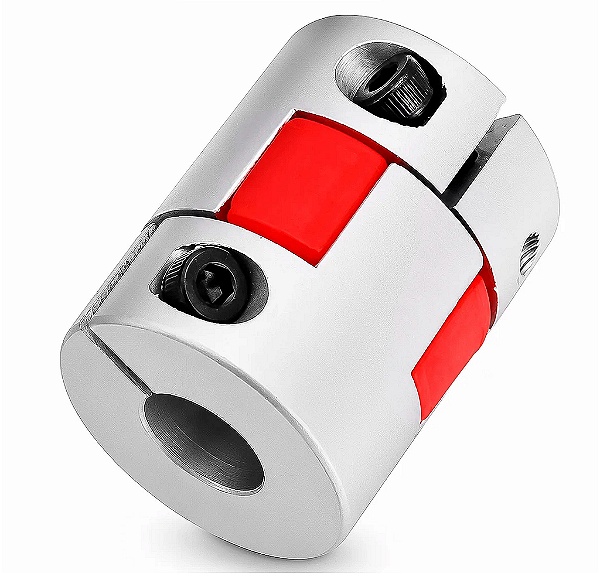

Acoplamento Elástico D40L50 10x19mm Tipo Jaw 3 Garras em Alumínio para CNC e Servo Motor

Código: ACL-D40L50-10X19-JAW Marca: ROYAL

O Acoplamento Elástico D40L50 10x19mm é um acoplamento flexível do tipo Jaw Coupling / 3 Garras, desenvolvido para conectar um eixo de 10 mm a outro de 19 mm, proporcionando transmissão de movimento e torque com absorção de vibrações e compensação de pequenos desalinhamentos.

O conjunto possui 40 mm de diâmetro externo e 50 mm de comprimento total, sendo formado por dois cubos de alumínio e um elemento elástico central tipo Spider, também conhecido como aranha ou elastômero. Essa configuração é bastante utilizada em CNC, servomotores, motores de passo, fusos de esferas, automação e robótica.

Especificações Técnicas

Modelo: D40L50
Tipo: Acoplamento elástico tipo Jaw / 3 garras
Furo D1: 10 mm
Furo D2: 19 mm
Diâmetro externo: 40 mm
Comprimento total: 50 mm
Dimensão: Ø40 x 50 mm
Configuração dos furos: 10 x 19 mm
Material dos cubos: Liga de alumínio
Elemento central: Elastômero tipo Spider
Quantidade de garras: 3
Fixação: Aperto por parafusos
Construção: Flexível e desmontável
Aplicação: Transmissão entre dois eixos

A família D40L50 é fabricada com diversas combinações de furos, incluindo diâmetros de 10 mm e 19 mm, justamente para possibilitar a união de eixos com diâmetros diferentes.

Medida principal

D40L50 – Ø40 x 50 mm – Furos 10 x 19 mm

Códigos Alternativos e Formas de Busca

Este acoplamento não possui um único código universal entre fabricantes. Por isso, é comum encontrar a mesma configuração através de diferentes descrições:

D40L50, D40 L50, D40L50 10x19, D40L50 10-19, D40L50 10/19, Jaw D40L50, Jaw Coupling D40L50, Plum Coupling D40L50, Acoplamento 3 Garras D40L50, Acoplamento Spider D40L50 e Acoplamento Elástico 40x50mm.

O termo internacional Plum Coupling também é bastante utilizado para essa construção de três garras com elemento elástico central.

Composição do Acoplamento

O conjunto completo é composto por:

01 Cubo de alumínio com furo de 10 mm
01 Cubo de alumínio com furo de 19 mm
01 Elemento elástico central tipo Spider / Aranha

O elemento central trabalha entre as garras dos dois cubos, auxiliando na absorção de vibrações e impactos e permitindo compensar pequenos desvios radiais, angulares e axiais entre os eixos.

Principais Características

Une eixo de 10 mm com eixo de 19 mm
Corpo compacto de 40 x 50 mm
Construção em alumínio
Sistema de 3 garras
Elemento elástico substituível
Absorção de vibrações
Redução de impactos mecânicos
Compensação de pequenos desalinhamentos
Baixo peso
Fácil instalação e desmontagem
Boa resposta em sistemas de posicionamento
Indicado para automação e transmissão de movimento

Aplicações

O D40L50 10x19mm é especialmente indicado para máquinas CNC, servomotores, motores de passo, fusos de esferas (Ball Screw), sistemas de posicionamento, routers CNC, máquinas de corte, automação industrial, robótica e máquinas especiais.

Importante na Compra

Para selecionar corretamente o acoplamento, confira:

Modelo: D40L50
Diâmetro externo: 40 mm
Comprimento: 50 mm
Furo 1: 10 mm
Furo 2: 19 mm
Tipo: Jaw / 3 Garras

Existem diversos D40L50 com combinações diferentes de furos. Um D40L50 10x10, 10x18 ou 19x19, por exemplo, possui o mesmo tamanho externo, mas não é a mesma configuração 10x19 mm.
