Anel de Fixação CAL 15 16x32 | Bucha Expansiva Auto Centralizante SIT-LOCK

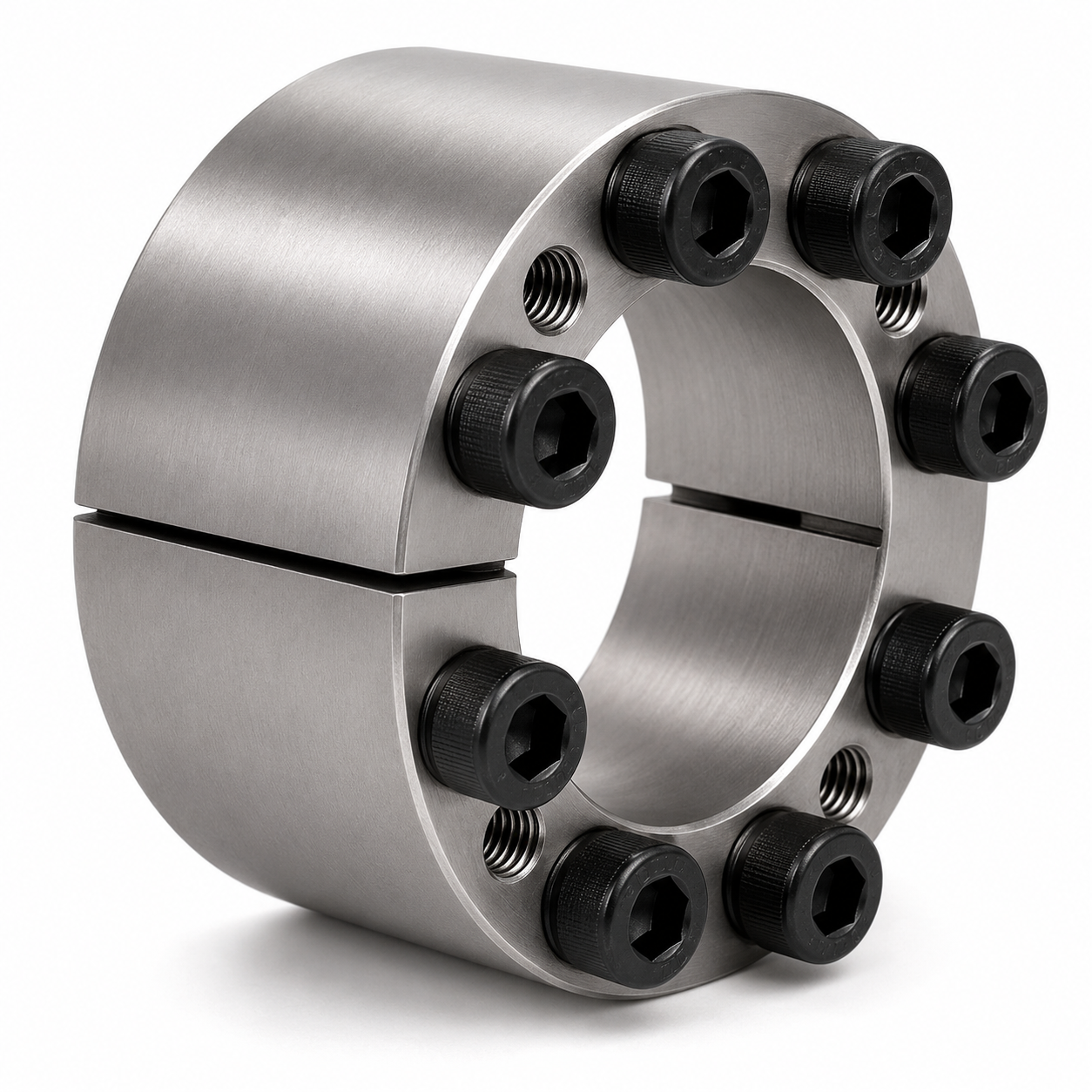

O Anel de Fixação CAL 15 16x32 é uma bucha expansiva auto centralizante (Keyless Locking Device) desenvolvida para unir eixo e cubo sem a necessidade de chavetas, rasgos ou interferências mecânicas. Seu sistema de fixação por atrito proporciona elevada capacidade de transmissão de torque, excelente concentricidade e montagem rápida, sendo ideal para aplicações industriais de alta precisão.

A linha SIT-LOCK CAL 15 foi desenvolvida especialmente para aplicações que exigem alinhamento preciso entre eixo e cubo, sendo amplamente utilizada em servomotores, motores de passo, máquinas CNC, polias sincronizadas, fusos de esferas (Ball Screw) e sistemas de automação industrial. O sistema auto centralizante elimina folgas, reduz vibrações e melhora a repetibilidade do posicionamento.

Outro diferencial da série CAL 15 é permitir a utilização de cubos mais compactos, reduzindo peso e espaço de montagem sem comprometer a eficiência da fixação. Durante o aperto ocorre um pequeno deslocamento axial que pode ser utilizado para realizar pré-carga de rolamentos, característica bastante valorizada em servoacionamentos e equipamentos de alta precisão.

A instalação é simples: limpe completamente o eixo e o cubo, aplique óleo mineral nas superfícies de contato e aperte os parafusos em sequência cruzada até atingir o torque especificado. O fabricante recomenda não utilizar lubrificantes contendo bissulfeto de molibdênio (MoS₂), pois eles reduzem o coeficiente de atrito e alteram a capacidade de transmissão de torque do conjunto.

Especificações Técnicas

• Modelo: CAL 15
• Tipo: Anel de Fixação / Bucha Expansiva
• Sistema: Auto Centralizante
• Diâmetro interno (d): 16 mm
• Diâmetro externo (D): 32 mm
• Comprimento (L): 20 mm
• Comprimento útil (L1): 16,5 mm
• Quantidade de parafusos: 4
• Parafusos: M4 – Classe 12.9
• Torque de aperto (Ms): 4 Nm
• Torque transmissível (Mt): 82 Nm
• Força axial (Fax): 10 kN
• Pressão no cubo (Pw): 70 N/mm²
• Pressão no eixo (Pn): 40 N/mm²
• Tolerância recomendada do eixo: h8
• Tolerância recomendada do cubo: H8
• Acabamento recomendado: Ra ≤ 3,2 µm / Rt ≤ 16 µm
• Fixação: Sem chaveta

Aplicações

Ideal para:

• Servomotores
• Motores de passo
• Máquinas CNC
• Polias sincronizadas HTD, GT, AT e T
• Polias dentadas de alumínio
• Engrenagens
• Acoplamentos
• Fusos de esferas (Ball Screw)
• Equipamentos de automação industrial
• Máquinas de embalagem
• Máquinas gráficas
• Máquinas têxteis
• Equipamentos de posicionamento de alta precisão

Vantagens da Linha CAL 15

• Auto centralização do conjunto
• Elimina chavetas e rasgos no eixo
• Excelente concentricidade e perpendicularidade
• Alta capacidade de transmissão de torque
• Zero folga (Zero Backlash)
• Fácil montagem e desmontagem
• Ideal para servoacionamentos e aplicações CNC
• Permite pré-carga axial de rolamentos
• Redução de vibrações e desgaste dos componentes
• Permite utilização de cubos mais compactos
