CAL 1 320x405 ANÉL DE FIXAÇÃO RFN 7012 / BUCHA EXPANSIVA

Clique no botão ao lado para assistir ao vídeo relacionado ao produto.

Assistir Vídeo

Lista de Desejos

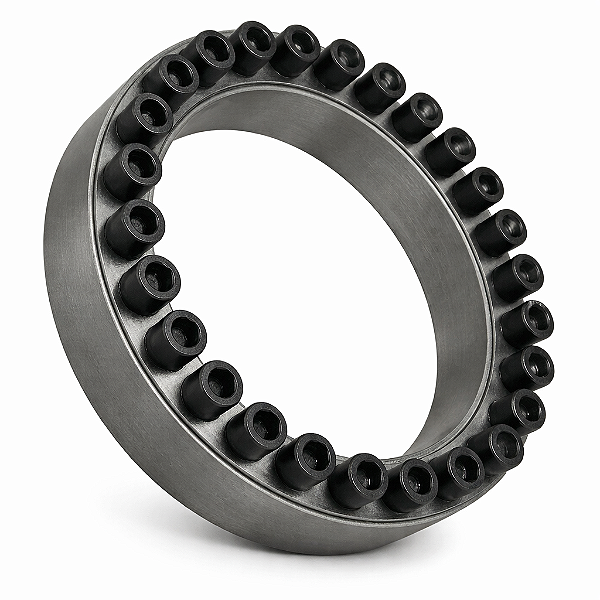

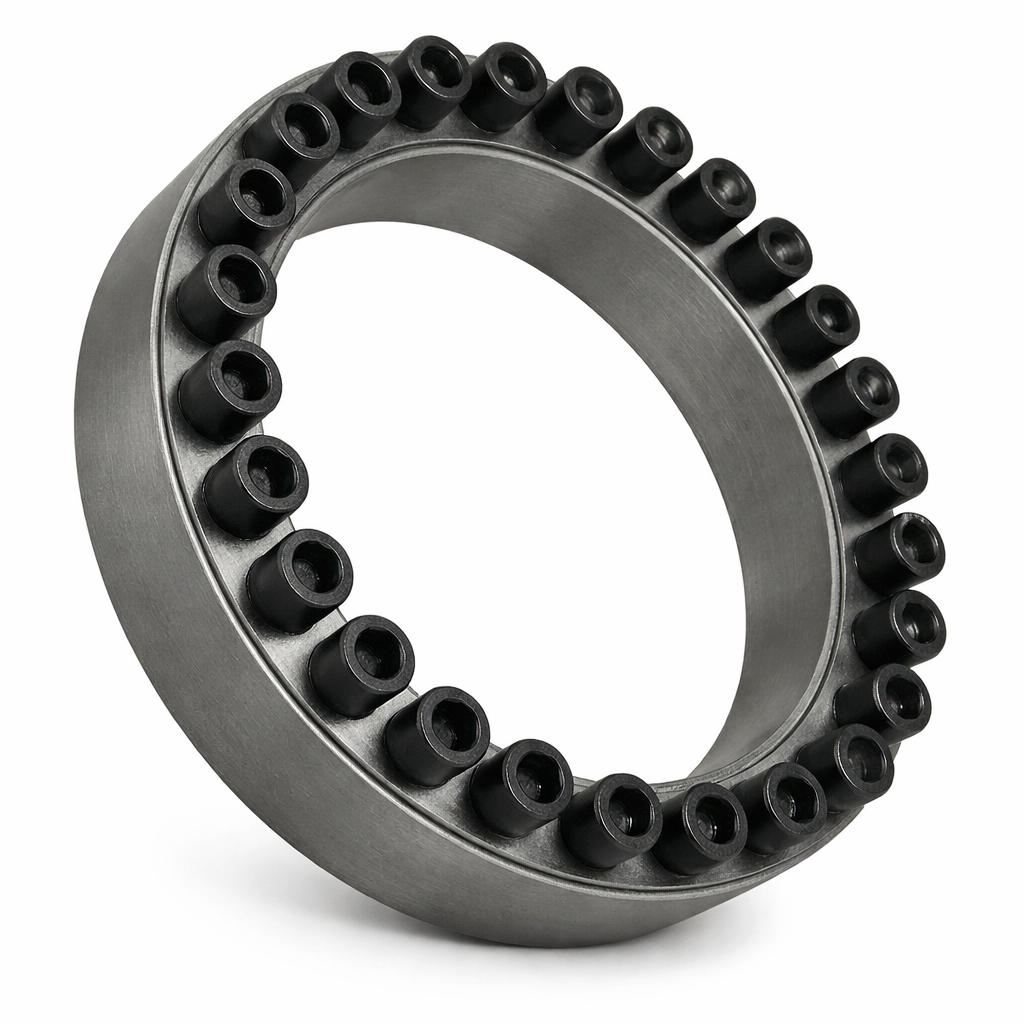

CAL 1 320x405 ANÉL DE FIXAÇÃO RFN 7012 / BUCHA EXPANSIVA

Código: CAL-1-320-405 Marca: Sit-Lock

Consulte o preço

🔩 Anel de Fixação SIT-LOCK 1 – Bucha de Fixação Interna Sem Chaveta

O SIT-LOCK 1 é um anel de fixação interno sem chaveta, desenvolvido para transmissão de torque precisa e segura entre eixo e cubo.
Composto por dois anéis cônicos bipartidos, anel interno e anel externo, o sistema cria uma união por atrito altamente confiável, dispensando chavetas e oferecendo maior tolerância de montagem. Ideal para acoplamentos industriais que exigem robustez, precisão e facilidade de instalação.

⚙️ Características Técnicas e Benefícios

Design interno não auto-centrante – requer base de centragem entre eixo e cubo, garantindo excelente concentricidade em montagens críticas.
Ampla faixa de tolerâncias: eixo h7/h11 e cubo H7/H11, permitindo flexibilidade dimensional em diversas aplicações industriais.
Sem deslocamento axial durante o aperto dos parafusos, mantendo o alinhamento perfeito entre os componentes.
Alta confiabilidade mecânica – mesmo sob cargas de torque elevadas, o anel mantém o acoplamento estável e uniforme.
Acabamento superficial recomendado:
- Ra ≤ 3,2 µm
- Rt ≤ 16 µm
Fator de multiplicação de torque para montagens em série:
- 1 dispositivo = Mt catálogo
- 2 dispositivos = Mt × 1,9
- 3 dispositivos = Mt × 2,7
- 4 dispositivos = Mt × 3,6

🛠️ Instalação e Manutenção Simplificadas

O SIT-LOCK 1 é fornecido pronto para montagem.
Basta limpar as superfícies do eixo e do cubo, aplicar óleo leve e seguir o aperto cruzado dos parafusos conforme o torque indicado.

Para instalações a seco (sem lubrificação):

Torque (Mt, Fax) aumenta em +15 %
Pressões (Pw, Pn) reduzem em −8 %

⚠️ Não utilizar graxas à base de dissulfeto de molibdênio, que reduzem o coeficiente de atrito (µ = 0,12).
Durante a desmontagem, basta soltar gradualmente os parafusos — se necessário, aplicar leves toques com martelo de borracha.

🚫 Limitações Operacionais

O SIT-LOCK 1 não é indicado para aplicações com altas cargas radiais, pois o ângulo duplo de cone pode gerar esforços axiais adicionais nos parafusos.
Para solicitações extremas, recomenda-se avaliar o uso de modelos como SIT-LOCK 3 ou SIT-LOCK 4, projetados para altas cargas radiais e autocompensação de centragem.

Diâmetro (d x D)	H (mm)	H1 (mm)	H2 (mm)	Qtd Parafusos	Parafuso (DIN 912 12.9)	Torque de Aperto Ms (Nm)	Mt (Nm) h11/H11	Fax (kN) h11/H11	Pw h11/H11	Pn h11/H11	Mt (Nm) h7/H7	Fax (kN) h7/H7	Pw h7/H7	Pn h7/H7
17 x 47	17	20	26	8	M6	17	280	33	301	110	315	37	342	125
18 x 47	17	20	26	8	M6	17	295	33	284	110	335	37	323	125
19 x 47	17	20	26	8	M6	17	310	33	269	110	355	37	306	125
20 x 47	17	20	26	8	M6	17	325	33	255	110	375	37	291	125
22 x 47	17	20	26	8	M6	17	360	33	232	110	410	37	265	125
24 x 50	17	20	26	8	M6	17	395	33	213	100	450	37	243	115
25 x 50	17	20	26	8	M6	17	410	33	204	100	465	37	233	115
28 x 55	17	20	26	10	M6	17	575	41	228	115	655	47	260	130
30 x 55	17	20	26	10	M6	17	615	41	213	115	700	47	243	130
32 x 60	17	20	26	12	M6	17	785	49	239	130	895	56	273	145
35 x 60	17	20	26	12	M6	17	860	49	219	130	980	56	250	145
38 x 65	17	20	26	14	M6	17	1.090	57	235	140	1.240	65	268	155
40 x 65	17	20	26	14	M6	17	1.145	57	224	140	1.305	65	255	155
42 x 75	20	24	32	12	M8	41	1.860	89	280	155	2.170	103	327	185
45 x 75	20	24	32	12	M8	41	1.995	89	261	155	2.325	103	305	185
48 x 80	20	24	32	12	M8	41	2.125	89	245	145	2.480	103	286	170
50 x 80	20	24	32	12	M8	41	2.215	89	235	145	2.585	103	274	170
55 x 85	20	24	32	14	M8	41	2.845	103	249	160	3.320	121	291	190
60 x 90	20	24	32	14	M8	41	3.100	103	229	150	3.620	121	267	180
65 x 95	20	24	32	16	M8	41	3.840	118	241	165	4.480	138	281	195
70 x 110	24	28	38	14	M10	83	5.610	160	253	160	6.705	192	302	195
75 x 115	24	28	38	14	M10	83	6.010	160	236	155	7.185	192	282	185
80 x 120	24	28	38	14	M10	83	6.410	160	221	150	7.665	192	265	175
85 x 125	24	28	38	16	M10	83	7.785	183	238	160	9.305	219	285	195
90 x 130	24	28	38	16	M10	83	8.245	183	225	155	9.850	219	269	185
95 x 135	24	28	38	18	M10	83	9.790	206	240	170	11.700	246	287	200
100 x 145	26	33	45	14	M12	145	11.315	226	231	160	13.945	279	285	195
110 x 155	26	33	45	14	M12	145	12.445	226	210	150	15.340	279	259	185
120 x 165	26	33	45	16	M12	145	15.515	259	220	160	19.125	319	271	195
130 x 180	34	38	50	20	M12	145	21.010	323	194	140	25.900	398	239	175
140 x 190	34	38	50	22	M12	145	24.890	356	198	145	30.680	438	244	180
150 x 200	34	38	50	24	M12	145	29.090	388	202	150	35.860	478	249	185
160 x 210	34	38	50	26	M12	145	33.620	420	205	155	41.440	518	253	190
170 x 225	38	44	58	22	M14	230	40.425	476	195	150	51.120	601	247	185
180 x 235	38	44	58	24	M14	230	46.695	519	201	155	59.045	656	254	195
190 x 250	46	52	66	28	M14	230	57.505	605	184	140	72.715	765	232	175
200 x 260	46	52	66	30	M14	230	64.855	649	187	145	82.010	820	236	180
220 x 285	50	56	72	26	M16	355	84.600	769	185	145	108.660	988	238	185
240 x 305	50	56	72	30	M16	355	106.490	887	196	155	136.775	1.140	252	200
260 x 325	50	56	72	34	M16	355	130.745	1.006	205	165	167.930	1.292	264	210
280 x 355	60	66	84	32	M18	485	157.365	1.124	177	140	204.805	1.463	231	180
300 x 375	60	66	84	36	M18	485	189.685	1.265	186	150	246.865	1.646	243	195
320 x 405	72	78	98	36	M20	690	259.690	1.623	187	150	341.605	2.135	246	194
340 x 425	72	78	98	36	M20	690	275.920	1.623	176	140	362.955	2.135	231	185
360 x 455	84	90	112	36	M22	930	360.740	2.004	176	140	478.385	2.658	233	185
380 x 475	84	90	112	36	M22	930	380.780	2.004	167	135	504.960	2.658	221	175
400 x 495	84	90	112	36	M22	930	400.820	2.004	158	130	531.535	2.658	210	170
420 x 515	84	90	112	40	M22	930	467.625	2.227	167	135	620.125	2.953	222	180
440 x 545	96	102	126	40	M24	1200	557.315	2.533	159	130	750.230	3.410	214	175
460 x 565	96	102	126	40	M24	1200	582.645	2.533	152	125	784.330	3.410	205	165
480 x 585	96	102	126	42	M24	1200	638.380	2.660	153	125	859.355	3.581	206	170
500 x 605	96	102	126	44	M24	1200	696.645	2.787	154	125	937.790	3.751	207	170
520 x 630	96	102	126	45	M24	1200	740.975	2.850	151	125	997.465	3.836	204	170
540 x 650	96	102	126	45	M24	1200	769.475	2.850	146	120	1.035.830	3.836	196	165
560 x 670	96	102	126	48	M24	1200	851.170	3.040	150	125	1.145.805	4.092	202	170
580 x 690	96	102	126	50	M24	1200	918.300	3.167	151	125	1.236.175	4.263	203	170
600 x 710	96	102	126	50	M24	1200	949.965	3.167	146	120	1.278.800	4.263	196	165

IMPORTANTE: O torque de aperto Ms pode ser reduzido em até 40% dos valores indicados. Mt, Fax, Pw e Pn reduzem de forma proporcional.

💡 Por que escolher a Royal Equipamentos?

Na Royal Equipamentos, você encontra toda a linha de anéis de fixação SIT-LOCK®, buchas de fixação, polias e correias industriais — sempre com garantia de procedência, suporte técnico especializado e entrega em todo o Brasil 🇧🇷.
