Disco de Contração CAL 5A 18x47 - Fixação Externa Alta Carga

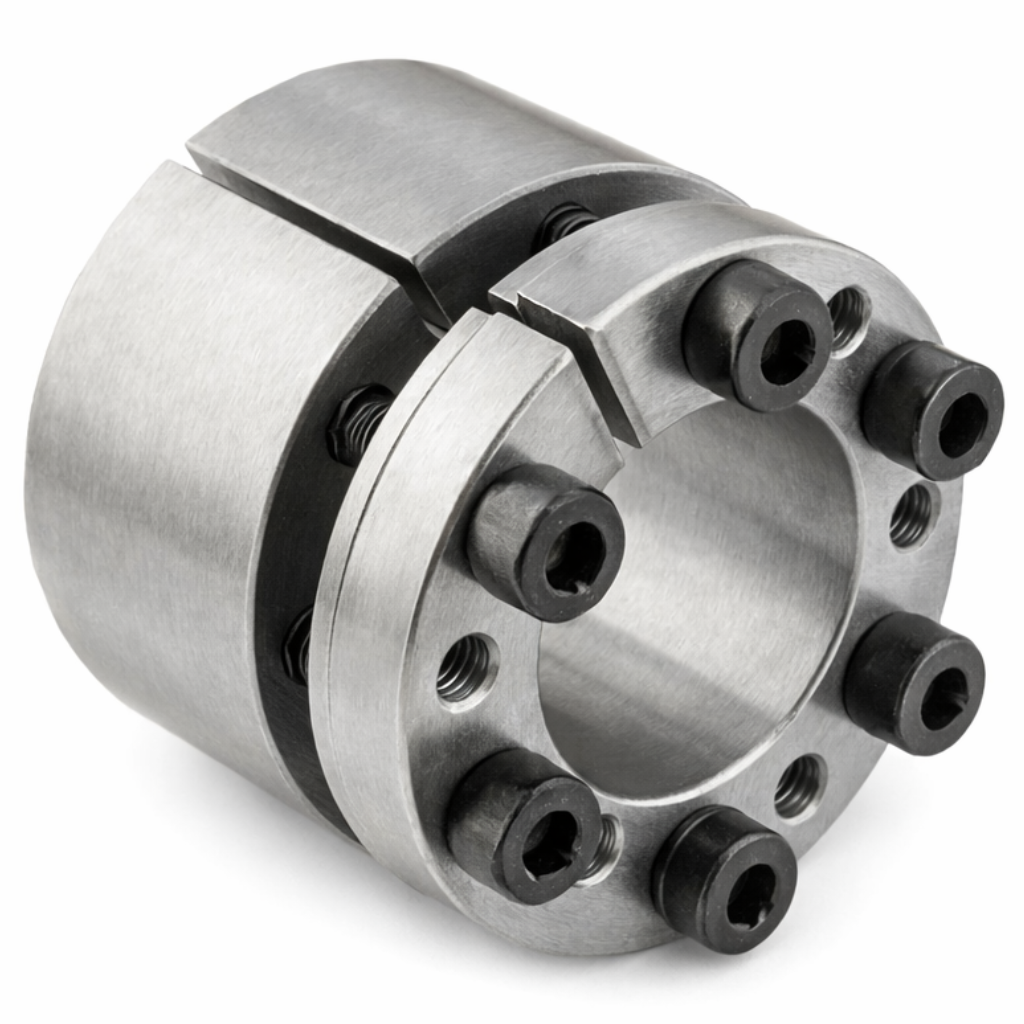

Foto meramente ilustrativa - Consultar um de nossos vendedores
CAL 5A: Elementos de Fixação Autocentrantes com Flange de Encosto
A linha CAL 5A (SIT LOCK 5A) é a escolha ideal para projetos que exigem alta precisão de posicionamento e facilidade de montagem. Este modelo diferencia-se por possuir uma flange externa robusta, que atua como um batente mecânico contra a face do cubo, impedindo qualquer deslocamento axial indesejado durante o processo de aperto dos parafusos.
Diferenciais Técnicos do CAL 5A:
-
Posicionamento Axial Fixo: A flange frontal garante que o componente (polia, engrenagem ou volante) permaneça exatamente na posição planejada no eixo.
-
Sistema de Autocentramento Superior: Proporciona um alinhamento concêntrico perfeito entre o eixo e o cubo, eliminando batimentos e vibrações operacionais.
-
Transmissão de Torque Confiável: Desenvolvido para suportar cargas de médio e alto torque, garantindo uma união por interferência segura e duradoura.
-
Instalação Simplificada: O design com flange facilita o manuseio e acelera o processo de montagem em linhas de produção ou manutenções de campo.
-
Distribuição de Pressão Uniforme: Protege os componentes contra deformações, permitindo o uso em diversas ligas metálicas.
Aplicações Comuns:
O CAL 5A é amplamente utilizado em sistemas de transmissão onde o alinhamento axial é crítico, como em eixos de acionamento de máquinas têxteis, impressoras industriais, transportadores e equipamentos de embalagem. Com a tecnologia SIT, você garante uma fixação rígida que dispensa o uso de chavetas e anéis elásticos de retenção.

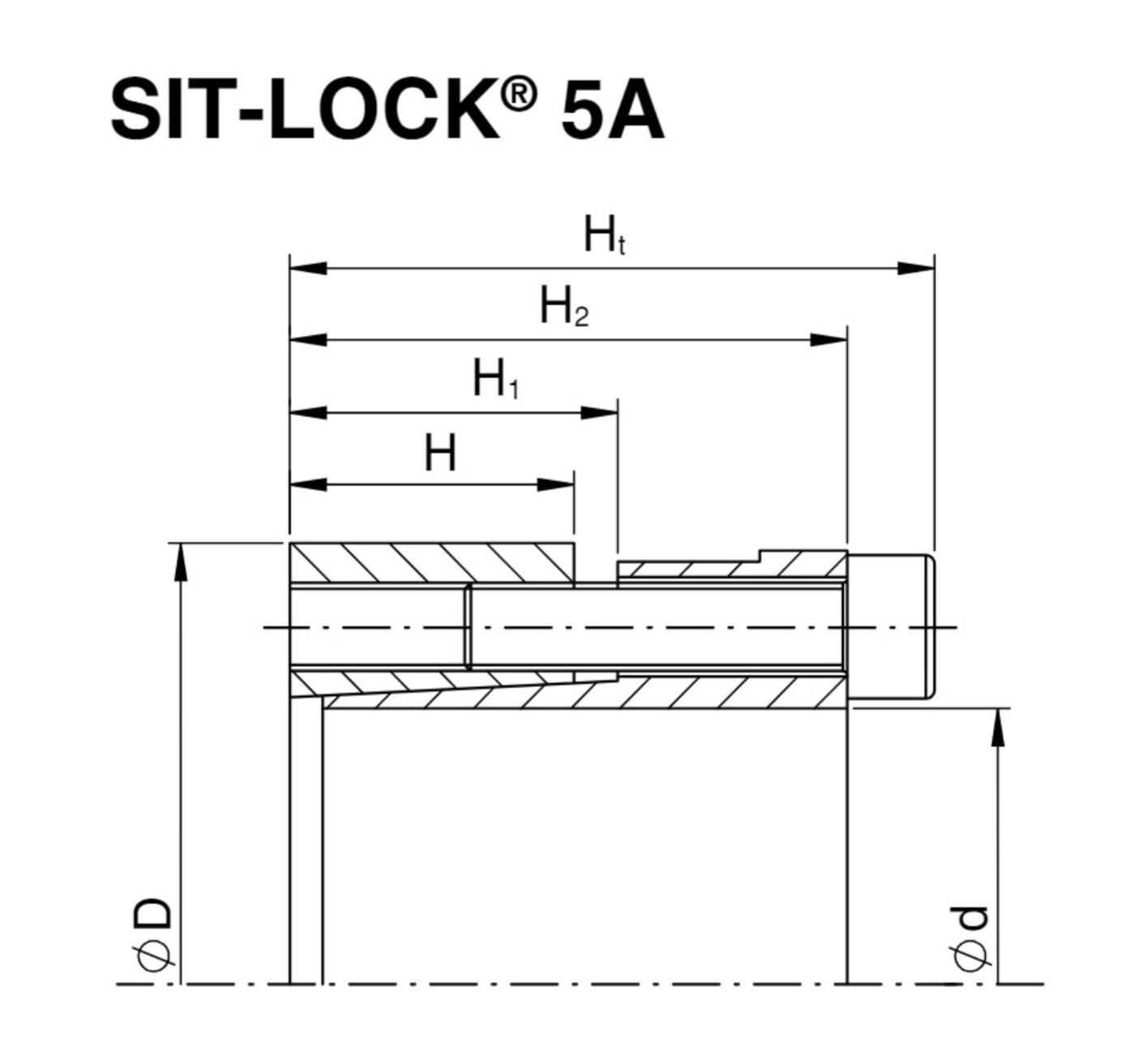

Dimensão, Altura Total (Ht), Torque Transmissível (Mt) e Força Axial (Fax).
| Modelo (d x D) | Ht (mm) | Mt (Nm) | Fax (kN) |
|---|---|---|---|
| 18 x 47 | 48 | 492 | 55 |
| 19 x 47 | 48 | 520 | 55 |
| 20 x 47 | 48 | 547 | 55 |
| 22 x 47 | 48 | 602 | 55 |
| 24 x 50 | 48 | 657 | 55 |
| 25 x 50 | 48 | 684 | 55 |
| 28 x 55 | 48 | 776 | 55 |
| 30 x 55 | 48 | 821 | 55 |
| 32 x 60 | 48 | 1.313 | 82 |
| 35 x 60 | 48 | 1.436 | 82 |
| 38 x 65 | 48 | 1.559 | 82 |
| 40 x 65 | 48 | 1.641 | 82 |
| 42 x 75 | 59 | 2.123 | 101 |
| 45 x 75 | 59 | 2.275 | 101 |
| 48 x 80 | 59 | 2.426 | 101 |
| 50 x 80 | 59 | 2.527 | 101 |
| 55 x 85 | 59 | 4.170 | 152 |
| 60 x 90 | 59 | 4.549 | 152 |
| 65 x 95 | 59 | 4.928 | 152 |
| 70 x 110 | 66 | 6.555 | 187 |
| 75 x 115 | 66 | 7.023 | 187 |
| 80 x 120 | 66 | 7.491 | 187 |
| 85 x 125 | 66 | 9.096 | 214 |
| 90 x 130 | 66 | 9.631 | 214 |
| 95 x 135 | 66 | 12.708 | 268 |
| 100 x 145 | 77 | 13.634 | 273 |
| 110 x 155 | 77 | 17.931 | 326 |
| 120 x 165 | 77 | 24.450 | 408 |
| 130 x 180 | 77 | 31.787 | 489 |
| 140 x 190 | 88 | 39.141 | 559 |
| 150 x 200 | 88 | 50.325 | 671 |
| 160 x 210 | 88 | 53.680 | 671 |
| 170 x 225 | 88 | 66.540 | 783 |
| 180 x 235 | 88 | 70.455 | 783 |
| 190 x 250 | 88 | 79.681 | 839 |
| 200 x 260 | 88 | 95.058 | 951 |
