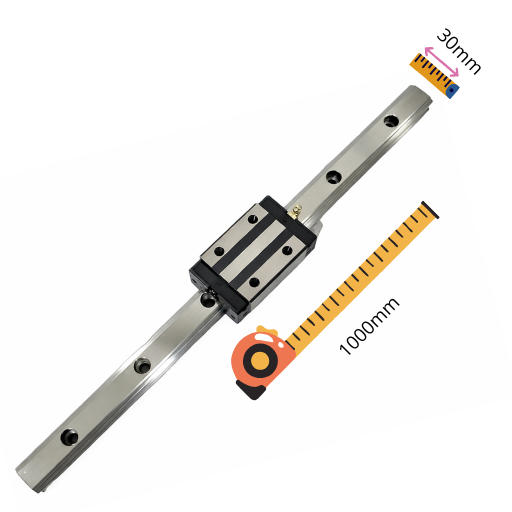

A Guia Linear 30mm x 1000mm com Patim Sem Aba Longo de 30mm é um componente de alta robustez desenvolvido para aplicações industriais que exigem movimento linear preciso, elevada capacidade de carga e máxima estabilidade operacional, especialmente em sistemas de curso longo e equipamentos de médio e grande porte.
Fabricada em aço de alta resistência, a guia linear entrega excelente rigidez estrutural, estabilidade dimensional e longa vida útil mesmo sob regimes severos de operação. O comprimento de 1000mm permite deslocamentos amplos com alto nível de repetibilidade e precisão ao longo de todo o curso.
O patim linear sem aba – modelo longo de 30mm oferece maior área de contato com a guia, proporcionando melhor distribuição de carga, redução de vibrações e aumento significativo da vida útil do sistema. Seu deslocamento é suave, com baixo atrito, contribuindo diretamente para eficiência mecânica, confiabilidade e desempenho contínuo.
Este conjunto é ideal para aplicações que demandam robustez, precisão e confiabilidade, com fácil instalação e integração em projetos industriais, automação avançada e máquinas CNC.
Principais Benefícios:
-
Movimento linear preciso e estável em cursos longos
-
Alta capacidade de carga com patim longo
-
Baixo atrito e menor desgaste operacional
-
Excelente rigidez estrutural
-
Ideal para aplicações industriais severas e CNC
Aplicações:
-
Máquinas CNC
-
Sistemas de automação industrial
-
Mesas lineares e pórticos
-
Equipamentos industriais de médio e grande porte
-
Linhas de produção e montagem
-
Projetos mecânicos e industriais
Produto comercializado com nota fiscal, garantindo procedência, rastreabilidade e segurança jurídica. Recomenda-se instalação por profissional qualificado para assegurar desempenho máximo e vida útil prolongada do conjunto.
Tabela de Medidas — Guias Lineares (Com Aba e Sem Aba)
Medidas do bloco em mm: Largura (W), Altura (H) e Comprimento (L).
Blocos COM Aba (HGW)
| Modelo | Largura (W) mm | Altura (H) mm | Comprimento (L) mm |
|---|---|---|---|
| HGW 15 | 34 | 28 | 61,4 |
| HGW 20 | 44 | 30 | 77,5 |
| HGW 25 | 48 | 40 | 84,0 |
| HGW 30 | 60 | 45 | 97,4 |
| HGW 35 | 70 | 55 | 112,4 |
| HGW 45 | 86 | 70 | 139,4 |
| HGW 55 | 100 | 85 | 166,7 |
| HGW 65 | 120 | 102 | 200,2 |
Blocos SEM Aba (HGH)
| Modelo | Largura (W) mm | Altura (H) mm | Comprimento (L) mm |
|---|---|---|---|
| HGH 15 | 34 | 28 | 61,4 |
| HGH 20 | 44 | 30 | 77,5 |
| HGH 25 | 48 | 40 | 84,0 |
| HGH 30 | 60 | 45 | 97,4 |
| HGH 35 | 70 | 55 | 112,4 |
| HGH 45 | 86 | 70 | 139,4 |
| HGH 55 | 100 | 85 | 166,7 |
| HGH 65 | 120 | 102 | 200,2 |
