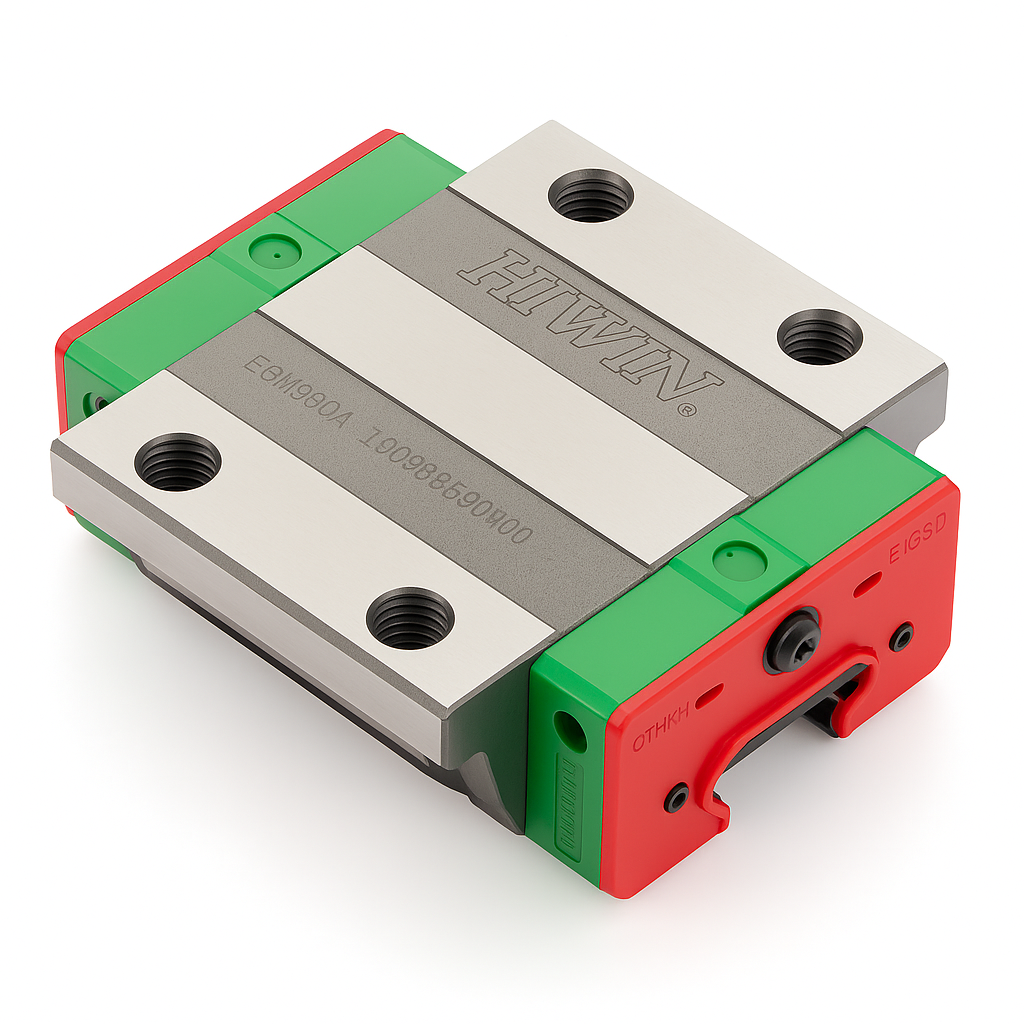

Patim Guia Linear com Aba HGW HIWIN
O Patim Guia Linear com Aba HGW HIWIN é um componente de alta performance projetado para aplicações industriais que exigem movimentação linear precisa, estabilidade dimensional e elevada capacidade de carga. Integrante da consagrada série HG, este patim foi desenvolvido para trabalhar em conjunto com guias lineares de perfil correspondente, garantindo baixo atrito, alta rigidez estrutural e excelente repetibilidade.
A presença da aba lateral (flange) proporciona maior facilidade de fixação, melhor distribuição de carga e aumento da resistência a momentos, tornando o patim HGW a escolha ideal para máquinas CNC, centros de usinagem, routers, equipamentos de automação, sistemas pick and place e aplicações industriais de médio e alto desempenho.
Fabricado com padrões rigorosos de qualidade HIWIN, o patim conta com sistema de recirculação de esferas em aço de alta precisão, oferecendo deslocamento suave, longa vida útil e redução significativa de desgaste, mesmo em regimes contínuos de operação.
Seu design robusto aliado à precisão construtiva garante alta confiabilidade operacional, minimizando folgas, vibrações e perdas de eficiência ao longo do tempo. É uma solução estratégica para projetos que demandam performance, durabilidade e padronização industrial.
Tabela de Medidas — Guias Lineares (Com Aba e Sem Aba)
Medidas do bloco em mm: Largura (W), Altura (H) e Comprimento (L).
Blocos COM Aba (HGW)
| Modelo | Largura (W) mm | Altura (H) mm | Comprimento (L) mm |
|---|---|---|---|
| HGW 15 | 34 | 28 | 61,4 |
| HGW 20 | 44 | 30 | 77,5 |
| HGW 25 | 48 | 40 | 84,0 |
| HGW 30 | 60 | 45 | 97,4 |
| HGW 35 | 70 | 55 | 112,4 |
| HGW 45 | 86 | 70 | 139,4 |
| HGW 55 | 100 | 85 | 166,7 |
| HGW 65 | 120 | 102 | 200,2 |
Blocos SEM Aba (HGH)
| Modelo | Largura (W) mm | Altura (H) mm | Comprimento (L) mm |
|---|---|---|---|
| HGH 15 | 34 | 28 | 61,4 |
| HGH 20 | 44 | 30 | 77,5 |
| HGH 25 | 48 | 40 | 84,0 |
| HGH 30 | 60 | 45 | 97,4 |
| HGH 35 | 70 | 55 | 112,4 |
| HGH 45 | 86 | 70 | 139,4 |
| HGH 55 | 100 | 85 | 166,7 |
| HGH 65 | 120 | 102 | 200,2 |
Observação: A política de troca aplica-se exclusivamente a casos de não conformidade ou defeito de fabricação.
Garantia do fabricante: 3 (três) meses, conforme condições estabelecidas.
