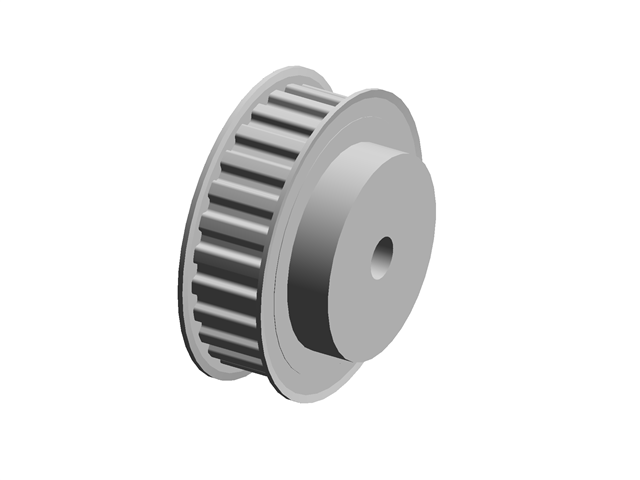

POLIA IND. ROYAL 26 DENTES L 100 TIPO 6F AÇO

Polia Sincronizadora L

As polias sincronizadoras perfil L são projetadas para aplicações que exigem transmissão sincronizada, precisão no movimento e elevada confiabilidade. Com passo de 3/8" (9,525 mm), são amplamente utilizadas em máquinas industriais, equipamentos de automação, impressoras, máquinas de embalagem, equipamentos têxteis e diversos sistemas de transmissão mecânica.

Disponíveis em aço, ferro fundido (GG) e também alumínio, as polias perfil L garantem excelente resistência ao desgaste, ótimo desempenho e longa vida útil. São fornecidas em diferentes números de dentes, diâmetros e configurações para atender às mais variadas necessidades industriais.

Características

• Perfil sincronizador L (Passo 3/8" – 9,525 mm).

• Compatível com correias de 12,70 mm (L050), 19,05 mm (L075) e 25,40 mm (L100) de largura.

• Disponível em diversos números de dentes e diâmetros.

• Fabricação em aço, ferro fundido ou alumínio.

• Alta precisão na transmissão de movimento.

• Excelente resistência ao desgaste e baixo índice de manutenção.

Modelos disponíveis

• 6F – Com flange, maciça.

• 6WF – Com flange, aliviada.

• 6WR – Sem flange, vazada.

Compatibilidade

As polias sincronizadoras perfil L são compatíveis com correias sincronizadoras L em neoprene com cordonéis de fibra de vidro e também com correias em poliuretano com cordonéis de aço. O perfil L não é compatível com polias T10 ou AT10, garantindo o correto engrenamento apenas com correias do mesmo perfil.

Aplicações

• Máquinas industriais

• Equipamentos de automação

• Máquinas de embalagem

• Máquinas gráficas

• Equipamentos têxteis

• Transportadores industriais

• Equipamentos especiais

• Sistemas de transmissão sincronizada

Especificações Técnicas

• Perfil: L

• Passo: 9,525 mm (3/8")

• Larguras compatíveis: 12,70 mm (L050), 19,05 mm (L075) e 25,40 mm (L100)

• Materiais: Aço, Ferro Fundido (GG) e Alumínio

• Acabamento padrão: Furo guia ou furo apontado (usinagem final sob responsabilidade do comprador).


  Código	Nº Dentes	Diâm. Primitivo (mm)	Diâm. Cubo (mm)	L1/L2 (L050)	L1/L2 (L075)	L1/L2 (L100)
  P 10 L	10	30,33	20	19/26	25/32	31/38
  P 12 L	12	36,37	24	19/26	25/32	31/38
  P 13 L	13	39,43	26	19/26	25/32	31/38
  P 14 L	14	42,44	27	19/26	25/32	31/38
  P 15 L	15	45,50	30	19/26	25/32	31/38
  P 16 L	16	48,51	36	19/26	25/32	31/38
  P 17 L	17	51,54	36	19/26	25/32	31/38
  P 18 L	18	54,59	36	19/26	25/32	31/38
  P 19 L	19	57,61	40	19/26	25/32	31/38
  P 20 L	20	60,63	40	19/26	25/32	31/38
  P 21 L	21	63,68	46	19/26	25/32	31/38
  P 22 L	22	66,70	48	19/26	25/32	31/38
  P 24 L	24	72,77	50	19/26	25/32	31/38
  P 25 L	25	75,79	50	19/26	25/32	31/38
  P 26 L	26	78,84	50	19/26	25/32	31/38
  P 28 L	28	84,89	50	19/26	25/32	31/38
  P 30 L	30	90,96	50	19/26	25/32	31/38
  P 32 L	32	97,03	50	19/26	25/32	31/38
  P 36 L	36	109,14	50	19/26	25/32	31/38
  P 40 L	40	121,29	60	19/26	25/32	31/38
  P 44 L	44	133,40	60	19/26	25/32	31/38
  P 48 L	48	145,54	60	19/26	25/32	31/38
  P 60 L	60	181,91	60	19/26	26/35	31/38
  P 72 L	72	218,29	60	19/26	26/35	31/38
  P 84 L	84	254,69	60	19/26	26/35	31/38
