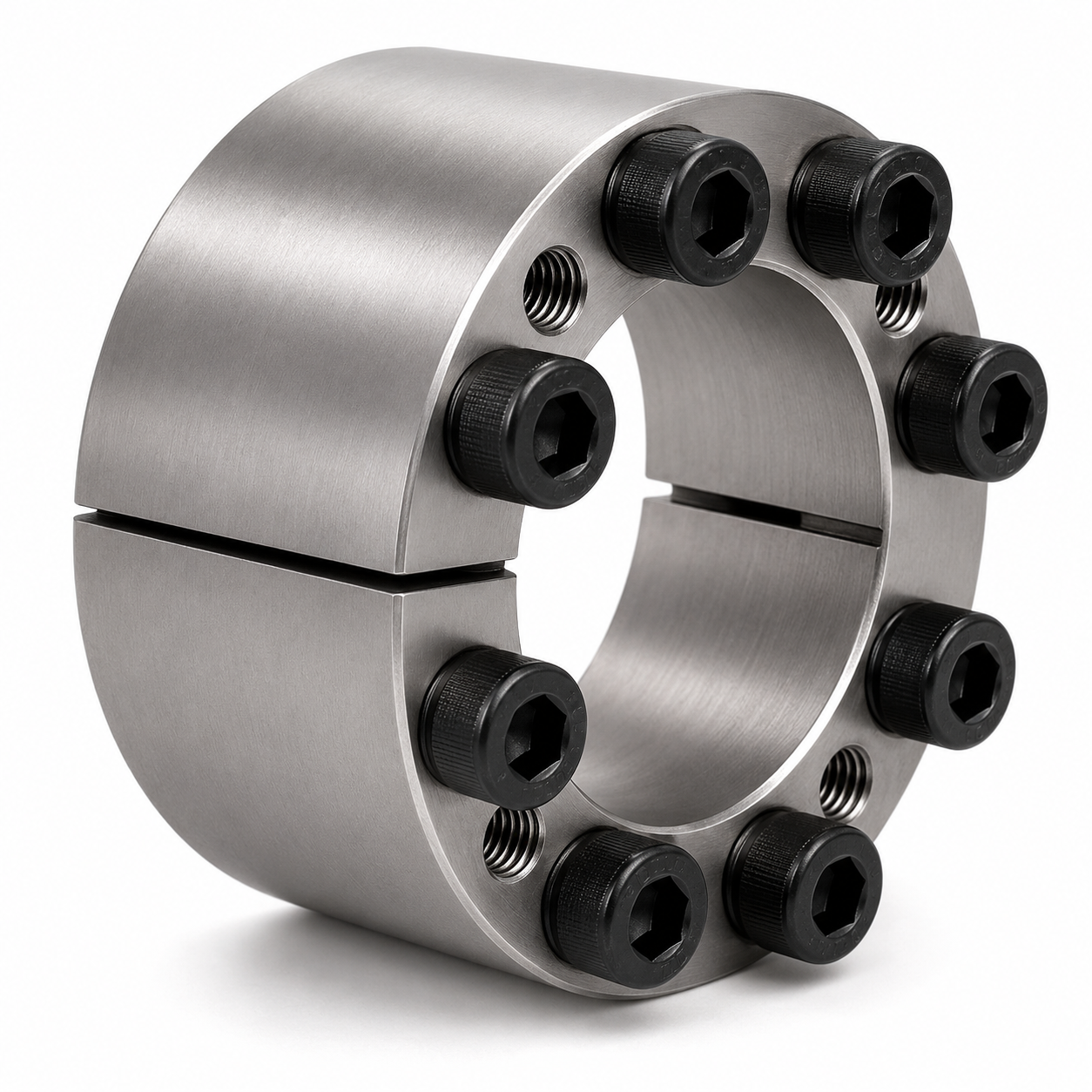

Anel de Fixação CAL 15 15x28 | Bucha Expansiva Auto Centralizante SIT-LOCK

Código: CAL15-15X28 Marca: Sit-Lock

O Anel de Fixação CAL 15 15x28 é uma bucha expansiva auto centralizante (Keyless Locking Device) desenvolvida para unir eixo e cubo com alta precisão, eliminando a necessidade de chavetas, rasgos ou interferências mecânicas. Seu sistema de fixação por atrito proporciona elevada capacidade de transmissão de torque, excelente concentricidade e montagem rápida, tornando-o ideal para aplicações industriais de alta precisão.

A linha SIT-LOCK CAL 15 foi projetada para aplicações que exigem perfeito alinhamento entre eixo e cubo, sendo amplamente utilizada em servomotores, motores de passo, máquinas CNC, polias sincronizadas, fusos de esferas (Ball Screw) e sistemas de automação industrial. Seu sistema auto centralizante reduz vibrações, melhora a precisão de posicionamento e aumenta a vida útil dos componentes mecânicos.

Outro diferencial da série CAL 15 é permitir a utilização de cubos mais compactos, reduzindo peso e espaço de montagem. Durante o aperto ocorre um pequeno deslocamento axial que pode ser utilizado para realizar pré-carga de rolamentos, característica bastante utilizada em servoacionamentos e equipamentos de alta precisão.

A instalação é simples: limpe completamente o eixo e o cubo, aplique óleo mineral nas superfícies de contato e aperte os parafusos em sequência cruzada até atingir o torque especificado. O fabricante recomenda não utilizar lubrificantes contendo bissulfeto de molibdênio (MoS₂), pois eles reduzem o coeficiente de atrito e alteram a capacidade de transmissão de torque do conjunto.

Especificações Técnicas

Modelo: CAL 15
Tipo: Anel de Fixação / Bucha Expansiva
Sistema: Auto Centralizante
Diâmetro interno (d): 15 mm
Diâmetro externo (D): 28 mm
Comprimento (H2): 20 mm
Altura total (H1): 17 mm
Altura (H): 16,5 mm
Quantidade de parafusos: 4
Parafusos: M3 x 16 – DIN 912 Classe 12.9
Torque de aperto (Ms): 2,1 Nm
Torque transmissível (Mt): 43 Nm
Força axial (Fax): 6 kN
Pressão no cubo (Pw): 62 N/mm²
Pressão no eixo (Pn): 35 N/mm²
Peso aproximado: 0,045 kg
Tolerância recomendada do eixo: h8
Tolerância recomendada do cubo: H8
Acabamento recomendado: Ra ≤ 3,2 µm / Rt ≤ 16 µm
Fixação: Sem chaveta

Aplicações

Ideal para:

Servomotores
Motores de passo
Máquinas CNC
Polias sincronizadas HTD, GT, AT e T
Polias dentadas de alumínio
Engrenagens
Acoplamentos
Fusos de esferas (Ball Screw)
Equipamentos de automação industrial
Máquinas de embalagem
Máquinas gráficas
Máquinas têxteis
Equipamentos de posicionamento de alta precisão

Vantagens da Linha CAL 15

Auto centralização do conjunto
Elimina chavetas e rasgos no eixo
Excelente concentricidade e perpendicularidade
Alta capacidade de transmissão de torque
Zero folga (Zero Backlash)
Fácil montagem e desmontagem
Ideal para servoacionamentos e aplicações CNC
Permite pré-carga axial de rolamentos
Redução de vibrações e desgaste dos componentes
Permite utilização de cubos mais compactos
