Anel de Fixação CAL 15 28x50 | Bucha Expansiva Auto Centralizante SIT-LOCK

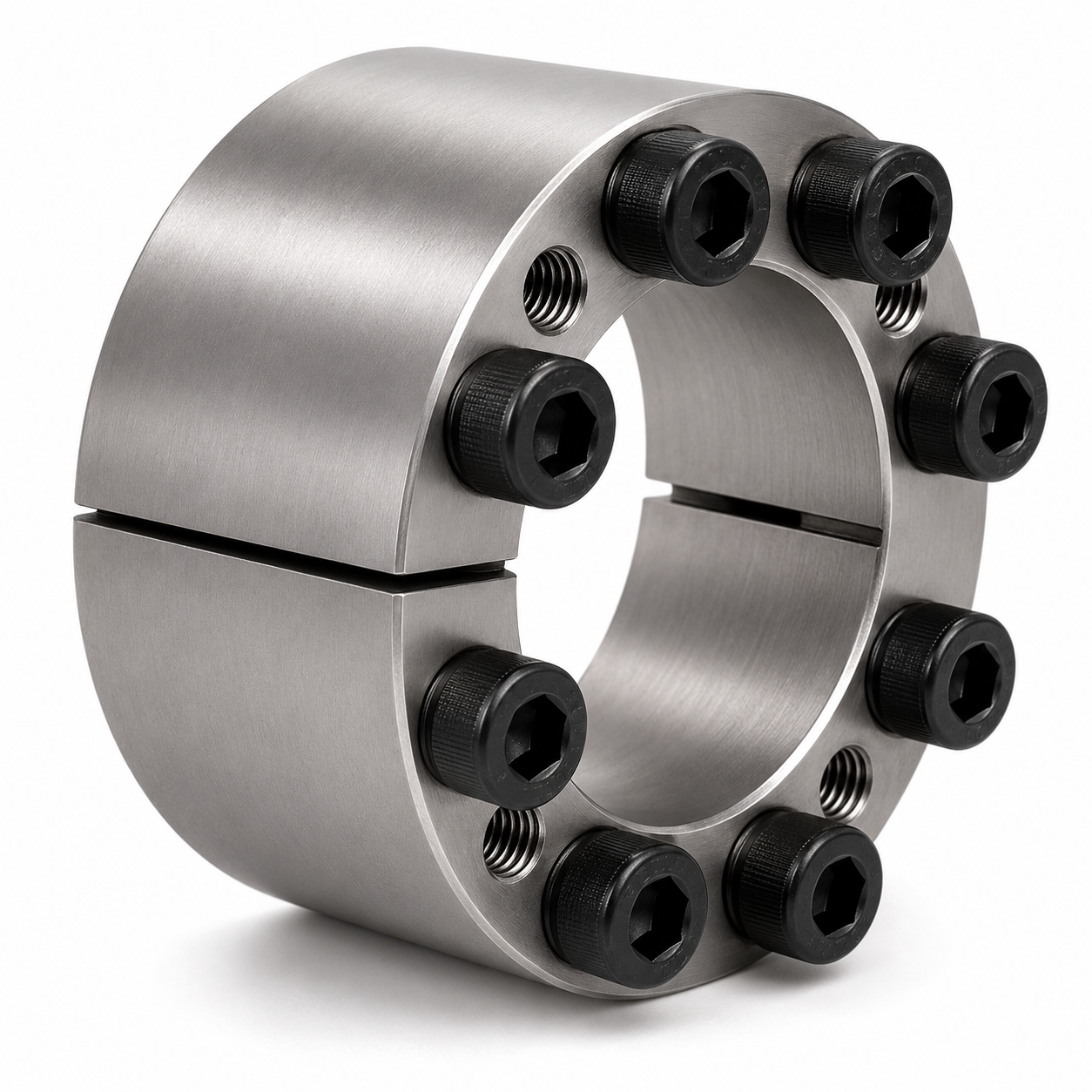

O Anel de Fixação CAL 15 28x50 é uma bucha expansiva auto centralizante (Keyless Locking Device) desenvolvida para realizar a união rígida entre eixo e cubo sem a necessidade de chavetas, rasgos ou interferências mecânicas. Seu sistema de fixação por atrito proporciona elevada capacidade de transmissão de torque, excelente concentricidade e montagem precisa, tornando-o ideal para aplicações industriais de alta performance.

A linha SIT-LOCK CAL 15 foi desenvolvida especialmente para aplicações que exigem perfeito alinhamento entre eixo e cubo, sendo amplamente utilizada em servomotores, motores de passo, máquinas CNC, polias sincronizadas, fusos de esferas (Ball Screw), redutores e equipamentos de automação industrial. O sistema auto centralizante elimina folgas, reduz vibrações e melhora significativamente a precisão do conjunto.

Outro diferencial da série CAL 15 é permitir a utilização de cubos compactos, reduzindo peso, espaço de montagem e custo de fabricação. Durante o aperto ocorre um pequeno deslocamento axial que pode ser utilizado para realizar pré-carga de rolamentos, característica bastante empregada em servoacionamentos e sistemas de posicionamento de alta precisão.

Sua instalação é simples: limpe completamente o eixo e o cubo, aplique óleo mineral nas superfícies de contato e aperte os parafusos em sequência cruzada até atingir o torque especificado. O fabricante recomenda não utilizar lubrificantes contendo bissulfeto de molibdênio (MoS₂), pois eles alteram o coeficiente de atrito e reduzem a capacidade de transmissão de torque.

Especificações Técnicas

• Modelo: CAL 15
• Tipo: Anel de Fixação / Bucha Expansiva
• Sistema: Auto Centralizante
• Diâmetro interno (d): 28 mm
• Diâmetro externo (D): 50 mm
• Comprimento (L): 30 mm
• Comprimento útil (L1): 25 mm
• Quantidade de parafusos: 4
• Parafusos: M6 × 25 – DIN 912 Classe 12.9
• Torque de aperto (Ms): 17 Nm
• Torque transmissível (Mt): 410 Nm
• Força axial transmissível (Fax): 26 kN
• Pressão no cubo (Pw): 84 N/mm²
• Pressão no eixo (Pn): 52 N/mm²
• Tolerância recomendada do eixo: h8
• Tolerância recomendada do cubo: H8
• Acabamento recomendado: Ra ≤ 3,2 µm
• Rugosidade máxima: Rt ≤ 16 µm
• Fixação: Sem chaveta

Aplicações

Ideal para:

• Servomotores
• Motores de passo
• Máquinas CNC
• Polias sincronizadas HTD, GT, AT e T
• Polias dentadas de alumínio
• Engrenagens
• Acoplamentos
• Fusos de esferas (Ball Screw)
• Equipamentos de automação industrial
• Máquinas de embalagem
• Máquinas gráficas
• Máquinas têxteis
• Equipamentos de posicionamento de alta precisão

Vantagens da Linha CAL 15

• Auto centralização do conjunto
• Elimina chavetas e rasgos no eixo
• Excelente concentricidade e alinhamento
• Alta capacidade de transmissão de torque
• Zero folga (Zero Backlash)
• Montagem e desmontagem rápidas
• Ideal para servomotores e máquinas CNC
• Permite pré-carga axial de rolamentos
• Reduz vibrações e desgaste dos componentes
• Permite utilização de cubos mais compactos
• Alta confiabilidade em aplicações industriais contínuas
