Anel de Fixação CAL 15 30x55 | Bucha Expansiva Auto Centralizante SIT-LOCK

Código: CAL15-30X55 Marca: Sit-Lock

O Anel de Fixação CAL 15 30x55 é uma bucha expansiva auto centralizante (Keyless Locking Device) desenvolvida para unir eixo e cubo com máxima precisão, eliminando a necessidade de chavetas, rasgos ou interferências mecânicas. Seu sistema de fixação por atrito proporciona elevada capacidade de transmissão de torque, excelente concentricidade e montagem rápida, sendo ideal para aplicações industriais de alta performance.

A linha SIT-LOCK CAL 15 foi projetada especialmente para aplicações que exigem alinhamento perfeito entre eixo e cubo, sendo amplamente utilizada em servomotores, motores de passo, máquinas CNC, polias sincronizadas, fusos de esferas (Ball Screw), redutores e sistemas de automação industrial. O sistema auto centralizante elimina folgas, reduz vibrações e melhora significativamente a precisão de posicionamento.

Outro diferencial da série CAL 15 é permitir a utilização de cubos compactos, reduzindo peso, espaço de montagem e custo de fabricação. Durante o aperto ocorre um pequeno deslocamento axial que pode ser utilizado para realizar pré-carga de rolamentos, característica bastante empregada em servoacionamentos e equipamentos de alta precisão.

Sua instalação é simples: limpe completamente o eixo e o cubo, aplique óleo mineral nas superfícies de contato e aperte os parafusos em sequência cruzada até atingir o torque especificado. O fabricante recomenda não utilizar lubrificantes contendo bissulfeto de molibdênio (MoS₂), pois eles alteram o coeficiente de atrito e reduzem a capacidade de transmissão de torque do conjunto.

Especificações Técnicas

Modelo: CAL 15
Tipo: Anel de Fixação / Bucha Expansiva
Sistema: Auto Centralizante

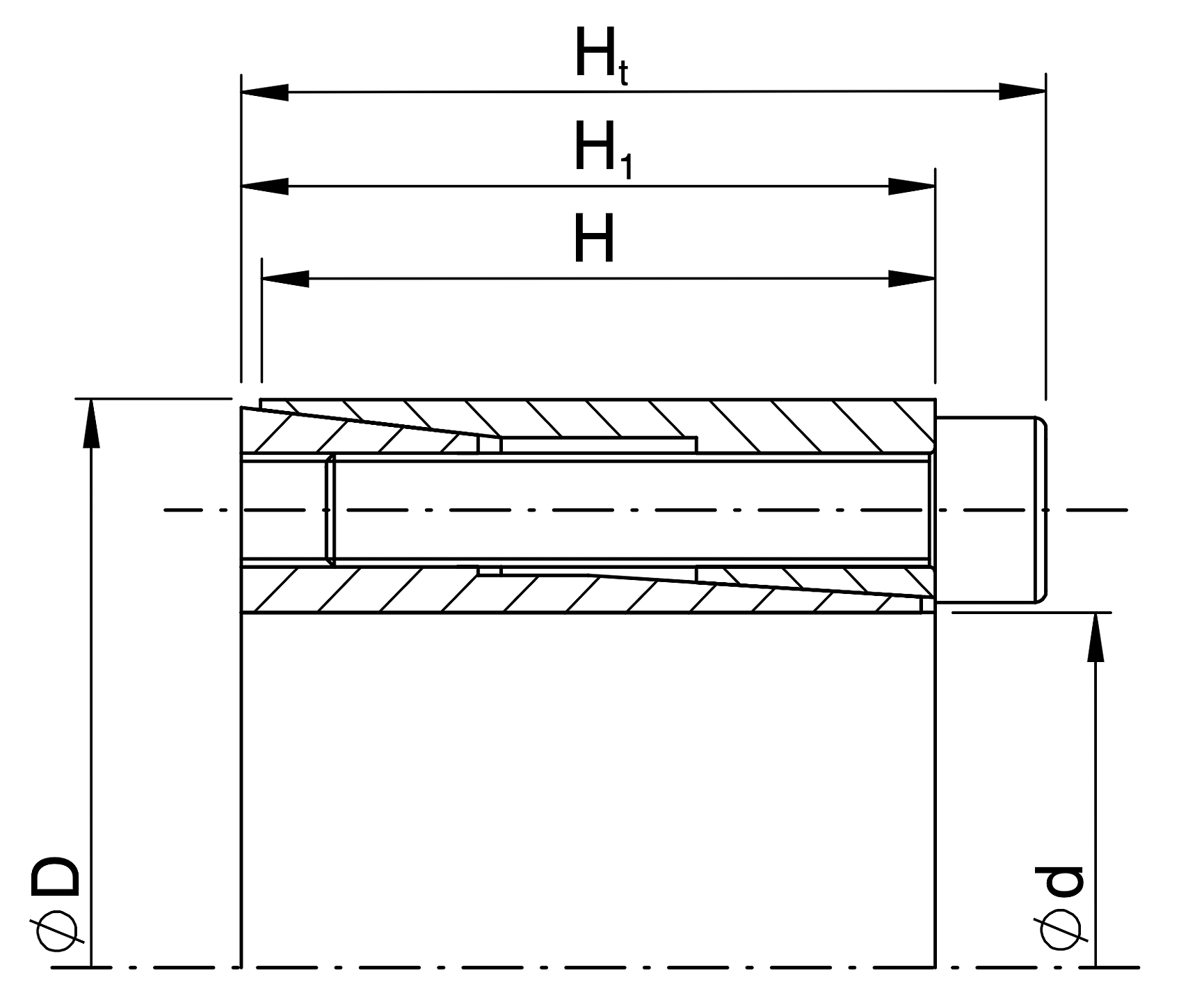

Diâmetro interno (d): 30 mm
Diâmetro externo (D): 55 mm
Comprimento (L): 30 mm
Comprimento útil (L1): 25 mm
Quantidade de parafusos: 4
Parafusos: M6 × 25 – DIN 912 Classe 12.9
Torque de aperto (Ms): 17 Nm
Torque transmissível (Mt): 445 Nm
Força axial transmissível (Fax): 26 kN
Pressão no cubo (Pw): 78 N/mm²
Pressão no eixo (Pn): 52 N/mm²
Tolerância recomendada do eixo: h8
Tolerância recomendada do cubo: H8
Acabamento recomendado: Ra ≤ 3,2 µm
Rugosidade máxima: Rt ≤ 16 µm
Fixação: Sem chaveta

Aplicações

Ideal para:

Servomotores
Motores de passo
Máquinas CNC
Polias sincronizadas HTD, GT, AT e T
Polias dentadas de alumínio
Engrenagens
Acoplamentos
Fusos de esferas (Ball Screw)
Equipamentos de automação industrial
Máquinas de embalagem
Máquinas gráficas
Máquinas têxteis
Equipamentos de posicionamento de alta precisão

Vantagens da Linha CAL 15

Sistema auto centralizante
Elimina chavetas e rasgos no eixo
Excelente concentricidade e alinhamento
Alta capacidade de transmissão de torque
Zero folga (Zero Backlash)
Montagem e desmontagem rápidas
Ideal para servomotores e máquinas CNC
Permite pré-carga axial de rolamentos
Reduz vibrações e desgaste dos componentes
Permite utilização de cubos mais compactos
Alta confiabilidade em aplicações industriais contínuas

Produtos relacionados

- Anel de Fixação CAL 15 16x32 | Bucha Expansiva Auto Centralizante SIT-LOCK
  CAL15-16X32

  ~~R$ 149,90~~ R$ 134,91

  até 3x de R$ 44,97 sem juros
  ou R$ 128,16 via Pix

  Comprar

  Comprar

  10% Desconto

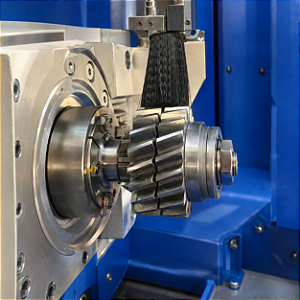

- CAL 1 30x55 ANÉL DE FIXAÇÃO RFN 7012 / BUCHA EXPANSIVA ✅
